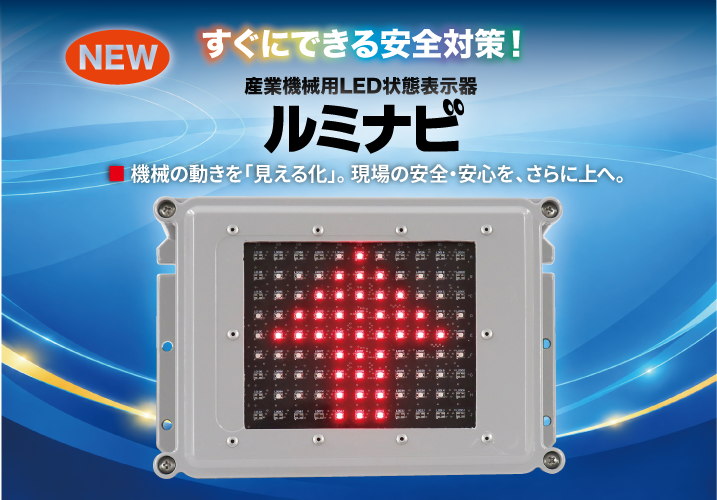

産業機械用LED状態表示器 ルミナビ10000
カタログ・取扱説明書・外形図CAD
(※)DXFのダウンロードは、「右クリック」→「名前を付けてリンク先を保存」をお選びください
製品詳細
- ルミナビの特長
- オーダー
対応例 - 定格

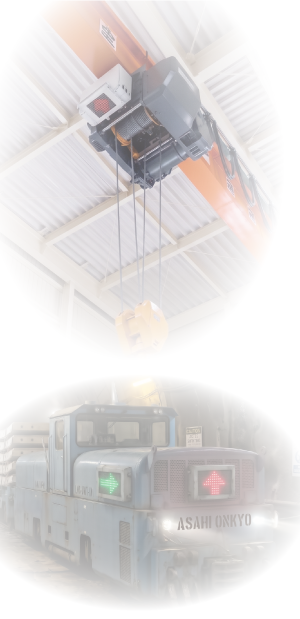

各種クレーンや搬送台車等の無線操作化＋安全性の向上

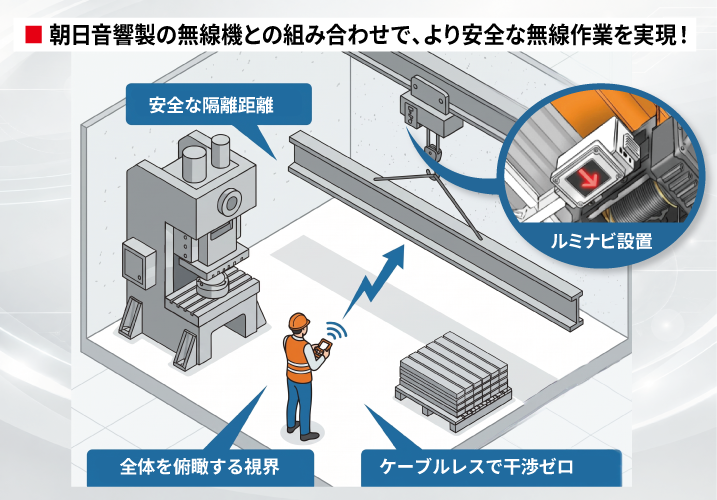

■朝日音響の無線機連携で作業をより安全に！
■誤操作の防止
・操作者が意図した方向へ機械が動いているか、確認できます
■機械の状態を「見える化」
・操作者以外の、周囲で作業している作業者が、機械の動きを把握でき、 接触や巻き込みなどの危険を回避できます
■作業効率の向上
・複数の作業者が、機械がどの方向に動くのか一目で分かるため、 連携がスムーズになります
■事故の防止
視界の悪い現場、騒がしい場所、また、夜間や照明が暗い現場でも、機械の移動方向が確認できます
■既存の設備、有線操作式への後付け可能
ルミナビの特長

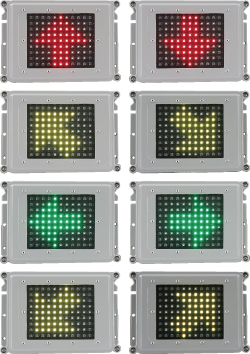

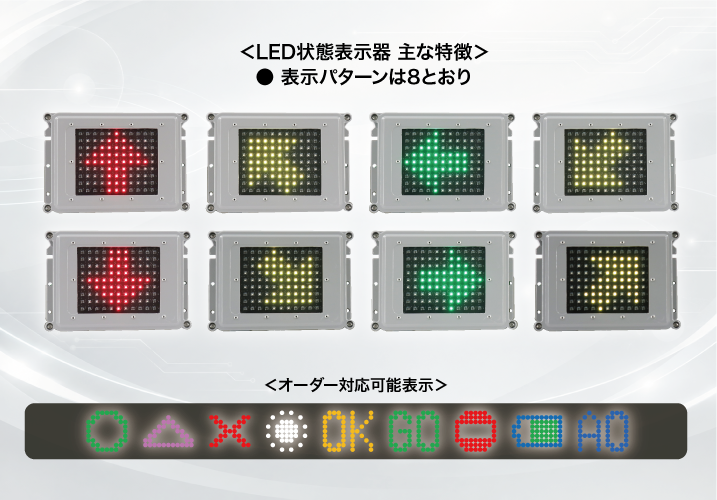

表示パターンは８とおり
設置場所に合わせて選べる仕様
- 標準表示パターンは８種類の中から、４種類選択いただけます
- 設置場所の明るさや視認性に合わせて、LEDの明るさを１６段階で調節できます
- ＡＣ／ＤＣどちらにも対応
- 保護等級はＩＰ６５相当（防水接栓使用時）
寸法・重量
168×253×70mm（1.0kg）
オーダー対応例
上記以外にも様々なオーダーに対応いたします。無線化する設備の詳細をご連絡下さい。
メールでのお問い合わせ
TEL: 088-694-2411
定格
- LX-10000型
- 外形図
- 寸法・重量
- 168×253×70mm 1.0kｇ
- 取付方法
- M6ボルトナット（4ヶ所）
- 設置方法
- 下向き設置対応（蓋部落下防止ワイヤー付き）
- 電源
- AC100V～220V ±10% 50/60Hz
DC24V(フロートアース)
- 消費電力
- AC17VA以下 DC5W以下
- LEDドット数
- 11 X 9
- 操作信号数
- ４点（無電圧接点方式 又は オープンコレクタ方式）
- 保護等級
- IP65相当(防水接栓使用時)
- 使用温度範囲
- -10℃～+60℃（外気温８０℃で停止）
