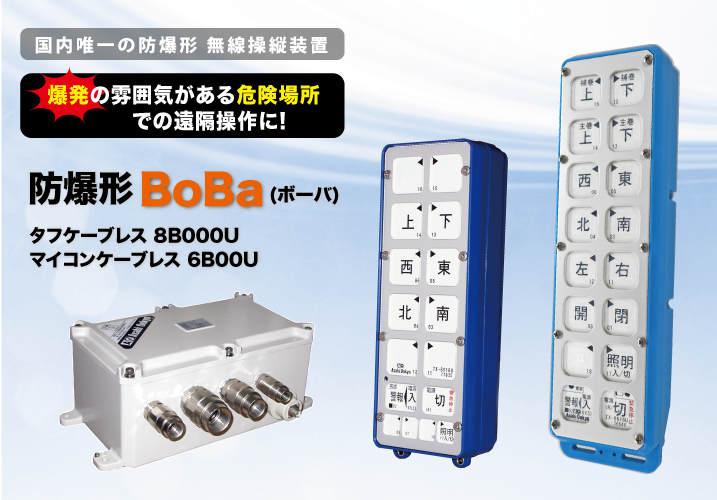

防爆形 ボーバ(BoBa) N/U

  • 微弱電波
    (N)
  • 429MHz帯
    特定小電力
    (U)

爆発の雰囲気がある危険場所での遠隔操作に!

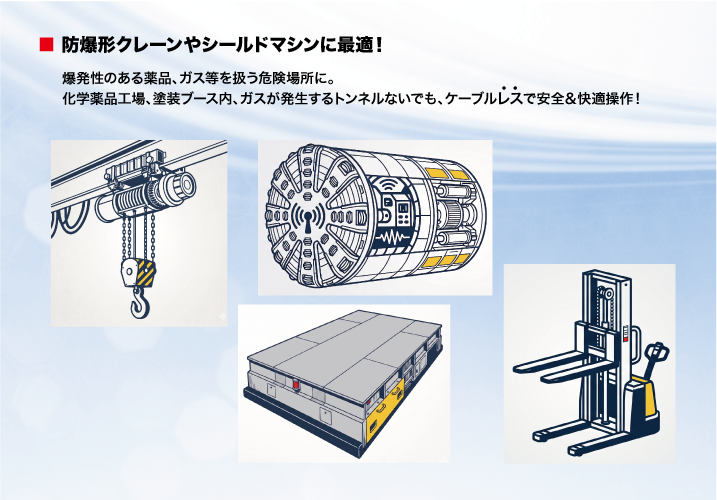

小点数の防爆形クレーンに最適!

小型防爆
ボーバ6000(N/U)

多点数対応
ボーバ8000(N)

ジョイスティック対応
ボーバ7000(N)

製品詳細

  • 送信機・
    受信機の特長
  • 参考価格
  • オーダー
    対応例
  • 定格
  • カタログ・
    仕様書

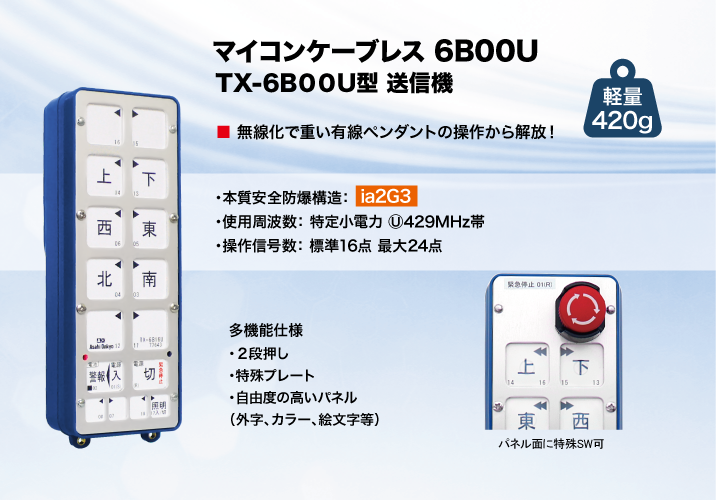

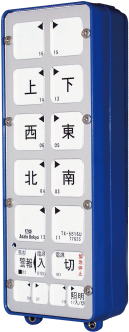

小型防爆 ボーバ6000 N/U

ボーバ6000
16点標準型送信機
TX-6B16U
寸法:203×78×42mm
重量:420g

最大操作数:24点

本質安全防爆構造:i2G3

  • 小型・軽量、取り回し良好!

    • 従来の防爆形ハンディ機と比べて、より小型・軽量に!
    • 当社従来機TX-8B16Nに比べて容積6割、重さ半分
  • 危険場所設置用 耐圧防爆箱入り受信機も小型化オプション

    小さく、軽くなり、設置工事も容易に。同外形の外部接点入力型送信機もラインアップしています。

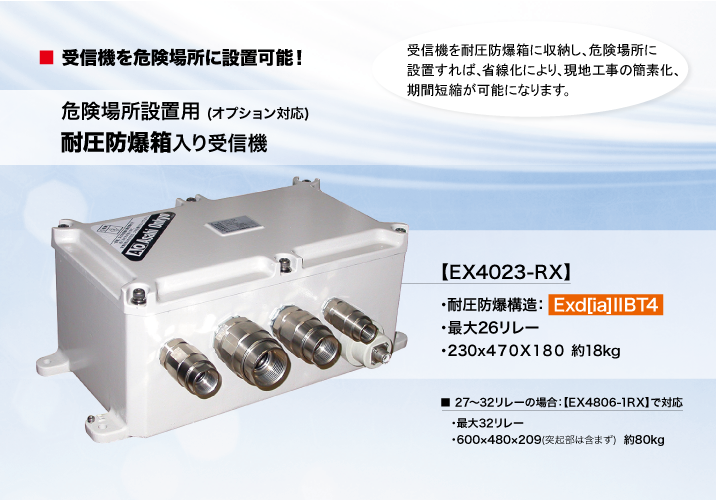

    危険場所設置用小型耐圧防爆箱入り受信機

    寸法:230×400×180mm
    重量:約18kg
    最大26リレー
    耐圧防爆構造 Exd[ia]ⅡBT4

  • 微弱電波モデルに加え
    429MHz帯特定小電力モデルもラインアップ!

    特定小電力モデルなら、電波環境の悪いエリア※ での無線化や、操作範囲が広い場合の無線化も安心!

    ※障害物の多い場所、鉄骨等で細かく仕切られているような場所、他に強い電磁波を出す設備がある場所、大きな電磁的ノイズが発生している場所 など

  • 従来機との信号互換有り

    既設の当社防爆形無線機の予備送信機としても利用可能!

  • 到達距離

    • 微弱電波 Nシリーズ=50m程度
    • 429MHz帯 特定小電力 Uシリーズ=100m以上

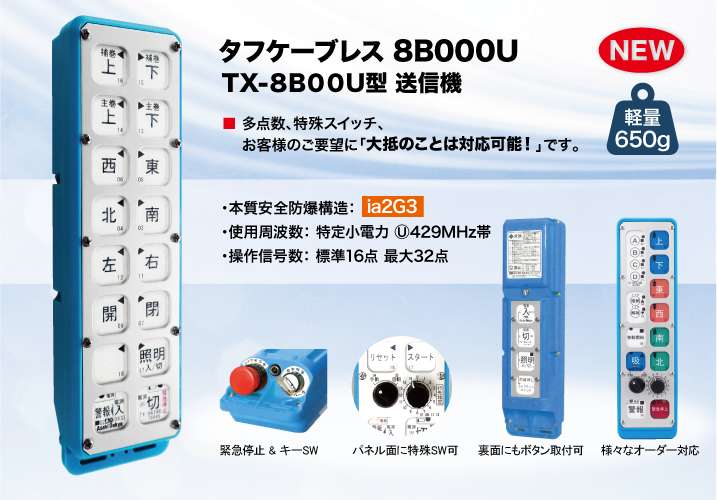

多点数・ジョイスティック対応 ボーバ8000N/ボーバ7000N

ボーバ8000
16点標準型送信機TX-8B16N
(微弱電波モデルのみ)
寸法:255×78×53mm
重量:900g以下

最大操作数:32点

本質安全防爆構造:i2G3

ボーバ7000
TX-7B00N型オーダー対応例
(微弱電波モデルのみ)
寸法:203×78×42mm
重量:420g

最大操作数:32点

本質安全防爆構造:i2G3

危険場所設置用
耐圧防爆箱入り受信機
オプション
寸法:600×480×200mm
重量:約80Kg

最大32リレー

耐圧防爆構造 Exd[ia]ⅡBT4

送信機の特長(ボーバ全タイプ共通)

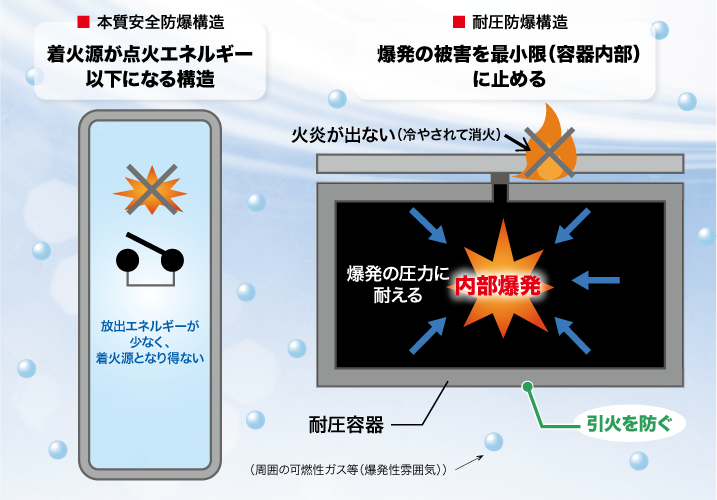

  • 日本の国内法に基づく「本質安全防爆構造」としての防爆構造規格に適合

    一般的にいわれる危険場所とか防爆エリアでの使用基準を満足させることが出来るレベルのものです。

  • 1台からのオーダー対応オプション

    • 操作名称変更対応可能(カラー、絵文字、外国文字など)
    • 2段押しスイッチ追加可能
    • オーダープログラム対応(インターロック変更/保持回路組み込み/ソフトキーロックなど)
    • 保持状態が手元でわかる選択表示ランプの組み込み

    その他、オーダー対応メニュー詳細はこちら

  • 伝統のボタン広ピッチ配列

  • 電池残量告知ランプを標準装備

    (ボーバ7000,8000)

  • 充電式電池を標準付属

  • オートオフ機能付き

    (10分間無操作継続で電源OFF)

  • 到達距離

    • 微弱電波 Nシリーズ=50m程度
    • 429MHz帯特定小電力 Uシリーズ=100m以上

ボーバ受信機の特長

17リレー迄対応 受信機
RX-5800N型
寸法:240×264×56mm


他に
25リレー迄対応 RX-6400型
32リレー迄対応 RX-7200型が
あります。

  • スイッチング電源の採用により、
    AC100~220Vが 共用の端子台で対応可能

  • 受信機電源は、DC12~48V,AC24/48Vにも対応可能オプション

  • 無線機の故障かそれ以外の故障かを明らかにする
    「潔白検証回路」を全てのリレー回路に付加

  • 受信機のコモン分離、b接出しなど自在一部オプション

  • 受信機側での照明保持回路付

    (保持解除も可能)

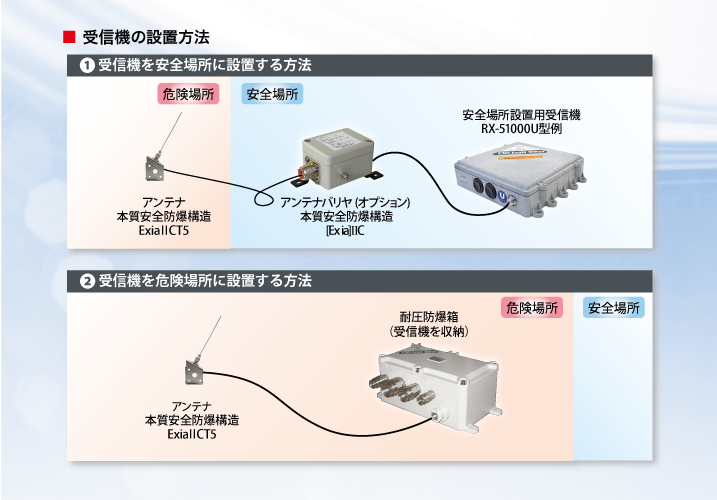

当社では、受信機を安全場所に設置し、受信アンテナだけをアンテナバリヤを介して、危険場所に設置する方法を標準的な使い方としています。この方法だと、安価な標準型受信機を普通の場所(安全場所)に設置し点検できます。

受信機を危険場所に設置する場合は、オプションの「耐圧防爆箱入り受信機」で対応可能です。

参考ユーザー価格

小型防爆ボーバ6000 微弱電波モデル 16操作標準型

小型防爆ボーバ6000 微弱電波モデル 16操作標準型

60万円(税抜)より

※送・受信機+アンテナバリヤのセット RC-6B16N
※送信機のみ防爆形、受信機は安全場所設置の非防爆形
※工事費用は含まれません。

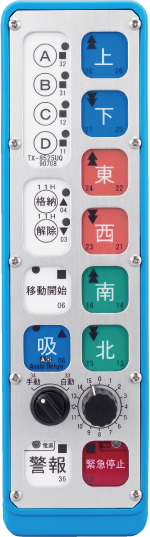

オーダー対応例

各機種 通常仕様のオーダー対応事例を参照ください。なお、防爆仕様でのオーダー対応は、通常仕様の場合と異なることがあります。

通常仕様の場合のオーダー事例はこちら

上記以外にも様々なオーダーに対応いたします。無線化する設備の詳細をご連絡下さい。

送信機

ボーバ8000N
ボーバ7000N
ボーバ6000N
ボーバ6000U
外形図
送信機外形図

(ボーバ6000送信機 TX-6B16N)

送信機寸法
(筐体のみ)
255×78×53
102×284×126
203×78×42
重量
(電池を含む)
900g以下
全フラットスイッチ時:
1.7kg

3ノッチジョイスティック2本装着時:
2.4kg
420g
防爆構造
本質安全防爆構造 i2G4
本質安全防爆構造 i2G3
充電器寸法・
重量
70×136×60
900g
押しボタン寿命
1段部 100万回以上(押圧 800gにて)
送信機電源
4.8V  450mAh充電式電池パック
4.8V  650mAh充電式電池パック
電池連続使用時間
電源入時間合計8時間以上
(オートオフ機能付)
※3ノッチジョイスティック装着時は短くなります
電源入時間合計15時間以上
(オートオフ機能付)
電源入時間合計8時間以上
(オートオフ機能付)
充電時間
120分以下(専用急速充電器にて)
160分以下(専用急速充電器にて)
電池残量警告
残量告知発光ダイオードが点灯し、警告後に作動停止・消灯
「電源」表示発光ダイオードの輝度が半減後、 作動停止・消灯
操作信号数
標準16点
オーダーで最大32点まで対応可
オーダーで最大32点まで対応可
標準16点
オーダーで 最大24点まで 対応可
送信電界
3m地点で500μV/m以下
適用規格
電波法に規定される特定小電力局無線設備。
ARIB STD-T67準拠
送信出力
429MHz帯、出力は10mW以下

受信機

ボーバ8000N
ボーバ7000N
ボーバ6000N
ボーバ6000U
外形図
受信機外形図

(耐圧防爆箱入り受信機 ※オプション)

受信機寸法・
重量
(取付脚は含まず)
240×264×56 2.1kg (RX-5800N/U)  最大17リレー
304×264×76 2.9kg (RX-6400N/U)  最大25リレー
388×314×76 4.1kg (RX-7200N) 最大32リレー
160×336×95 16リレー時の重量は2.5kg(RX-8C00N/U) 最大26リレー
防爆箱寸法・
重量
(取付脚・突起部は含まず)
230×400×180 約18kg (EX4023-RX) 最大26リレー (オプション)
600×480×200 約80kg (EX4806-1RX)最大32リレー (オプション)
いずれも 耐圧防爆構造Exd[ia]IIBT4
受信機電源
AC100V~220V (+10%.-10%) 50/60Hz
DC仕様はオプション(フロートアース対応)
受信機消費電力
最大22VA以下(RX-5716N/U) (AC使用時)
最大41VA以下(RX-7132N) (AC使用時)
出力リレー制御容量
抵抗負荷 10A 誘導負荷 7.5A (AC250V)
抵抗負荷 10A 誘導負荷  5A (DC 30V)
応答速度
最小50msec 最大100msec
作動表示灯
発光ダイオードにて表示
出力信号数
標準16点 最大32点(RX-7200N)
最大32点(RX-7200N)
標準16点 最大26点(RX-8C00N/U)

送・受信機共通

ボーバ8000N
ボーバ7000N
ボーバ6000N
ボーバ6000U
到達範囲
無障害状態で50m程度
無障害状態で100m以上
使用周波数
246~250MHz帯の20kHz間隔の1波
429.2500~429.7375MHz帯の指定された40波中の1波
(標準的にはグループ追尾式に設定)
電波形式
F2D
副搬送波
1200Hz, 2400Hz
副搬送波変調方式
MSK方式
データ伝送速度
2400bps
エラー検出
CRCC-CCITTによるエラー検出コードを付加
基本アドレス
8ビット (固定)
機種認識コード
8ビット (固定)
拡張アドレス
8ビット (可変)
8ビット
(固定、送信機には下位4ビット分の切換スイッチ付)
送・受信機制御部
8ビット ワンチップCPU
異常監視回路内蔵
使用温度範囲
-10℃~+60℃
(本質安全防爆機器は規定により -10℃~+40℃)
送・受信機構造
防滴防塵

付属品(ボーバ8000,7000,6000共通)

送信機
標準付属品 オプション品
●防爆電池
●専用充電器
●デュアルストラップS
●腰ベルト(ボーバ7000)
●肩パット(ボーバ7000)
●ビニールケース(ボーバ8000,6000)
●充電キャップ(ボーバ6000)
●予備防爆電池
●シリコンカバー(ボーバ8000)
●ソフトケース
●押しボタン名称変更シール
●キー(ボーバ7000)

受信機
標準付属品 オプション品
●受信用ロッドアンテナ ●防爆箱
●アンテナマウントキット
●予備リレー
●アンテナバリヤ
●接続ケーブル

カタログ・仕様書

カタログ

案内文

仕様書/取扱説明書/CAD用送・受信機外形図データ

営業課までお問い合わせください。
