スリムケーブレス5000 U/G

  • 429MHz帯
    特定小電力(U)
  • 1.2GHz帯
    特定小電力(G)

オーダー対応 自由度 No.1
競合他社の追随を許さない、柔軟なオーダー対応

  • 様々なニーズに柔軟にお答えします!
    1台からでもオーダー可能オプション

    • 送信機保持回路 組み込み保持表示ランプ付
    • オーダープログラム対応
    • インターロック変更対応
    • 選べる2段押しスイッチ:
      ショートストローク/ロングストローク
    • 16点モデル(多点数にも対応!)...他

各周波数帯対応
標準型:8操作、12操作/準標準型:16操作

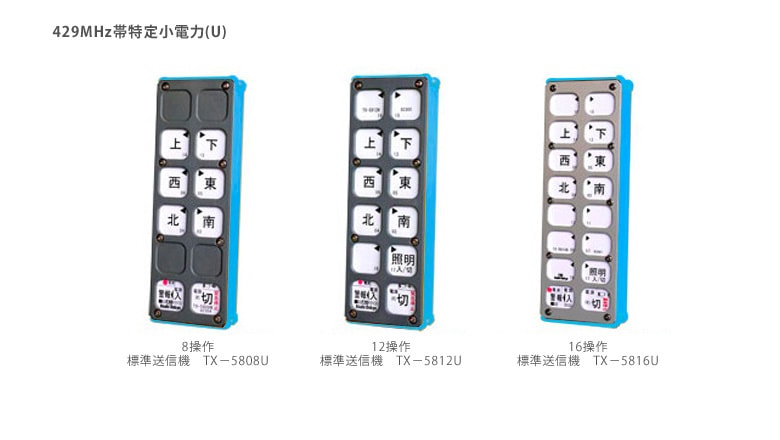

Uタイプ 標準型送信機
Gタイプ 標準型送信機
標準型受信機

2段押し3組&ロングストローク
安価な準標準型が登場!(429MHz・1216MHz帯 1mW機 対応)

  • ロングストロークスイッチ標準装備

    • 革手袋でも2段押しのクリック感が、「クッキリ・ハッキリ!」
      有線ペンダントのような深いストロークで、安心の操作感です
  • 429MHzと1216MHzが同価格!

    • 429MHzが混み合った現場でも、価格・チャンネルプランを気にせず1.2GHzをご使用いただけます!
  • 操作名称は、1型・2型の2種類をご用意!

    • オプションでご希望の操作名称でも対応可
  • インバーター制御に最適!

    • 近年、お客様の需要が高まってきた「インバーター式クレーン」に特化した仕様です。より安価にご提供できるよう、準標準型としてご用意いたしました。

製品詳細

  • 送信機・
    受信機の特長
  • オーダー
    対応例
  • 定格
  • カタログ・
    仕様書

送信機の特長

デュアルストラップS
SS-2000
カラーストラップ

操作ボタン中央に突起部を追加

  • カラーストラップ対応

    • 黄・赤・青・緑(標準色は黒です)をご用意。
    • 並列した設備での混信対策、建屋別等に、使い分けいただけます
  • 選べる2段押しスイッチ
    (ショート/ロングストローク)

    • ショートストロークは、軽タッチで、長時間スイッチを押し続ける操作にも疲れにくいのが特徴
    • ロングストロークは、スイッチのストロークが深く、押し圧も強く、クリック感が指にハッキリと伝わります。革手袋を着けても操作感覚が失われず、誤操作防止の対策にも役立ちます
  • 保護等級:標準でIP65相当

  • 操作ボタン中央に突起部を追加し、操作性を向上
    革手袋でも操作しやすい大型ボタン&広ピッチ配列

  • オートオフ機能付き

    10分間無操作継続で電源OFF
    (オプションで解除対応可)

  • 送信機の衝撃保護用付属品を拡充

    標準付属品
    シリコンカバー
    GC-5800

    ハードな現場には
    オプション付属品
    ゴムプロテクター
    GP-5700

受信機の特長

9リレー迄対応 受信機
RX-3300U/G型 例
寸法:184×264×72mm
重量:1.4kg
保護等級 IP65相当
(防水接栓使用時)

17リレー迄対応 受信機
RX-5800U/G型 例
寸法:240×264×56mm
重量:2.1kg
保護等級 IP54相当

他に
25リレー迄対応(RX-6400型)
32リレー迄対応(RX-7200型) があります

  • 9リレー迄対応受信機 RX-3300U/G型 のケースを樹脂化、
    保護等級はIP65相当

  • コモンライン入力部にヒューズを装備、
    万一過電流が流れても基板を保護

    ※RX-3300U/G型、RX-5800U/G型、RX-6400U/G型、RX-7200U/G型

  • 受信機の標準電源は AC100~220V(端子台は共通)

    DC12~48V、AC24/48Vにも対応可能オプション

  • 無線機の故障かそれ以外の故障かを明らかにする
    「潔白検証回路」を全てのリレー回路に付加
    (※保持リレーを除く)

  • 主電源入リレーの2ヶ所出しや、b接出しなど自在一部オプション

  • 受信機側での照明保持回路付 (保持解除も可能)

  • 17リレー迄対応:防雨型受信機(IP65相当)も用意オプション

    • 保護等級:IP65相当(防水接栓使用時)
    • 寸法:259×276×61mm(取付脚は含まず)
    • 重量:3.4Kg

オーダー対応例

緊急停止スイッチ外付け仕様

緊急停止スイッチ外付け仕様
2段押し準標準型 例

12穴パネル2段押しボタン4組ボタン

12穴パネル2段押しボタン4組ボタン
カラー変更 例

10穴パネル 例

10穴パネル 例

8穴パネル 例

8穴パネル 例

6穴パネル2段押しボタン2組 例

6穴パネル2段押しボタン2組 例

送信機保持回路組込保持表示ランプ付き例

送信機保持回路組込
保持表示ランプ付き例

ボタンのハーフピッチ配置例

ボタンのハーフピッチ配置例
(ボタン間隔を狭めて操作数を増やす)

特殊なパネル穴位置

特殊なパネル穴位置
後押し保持回路組込
保持表示ランプ付き
切ボタンカラー変更 例

準標準型ゴムプロテクター装着例

16穴パネル
準標準型ゴムプロテクター装着例

16穴パネル2段押しボタン6組 例

16穴パネル2段押しボタン6組 例

14穴パネル送信機保持回路組込

14穴パネル送信機保持回路組込
保持表示ランプ付き例

上記以外にも様々なオーダーに対応いたします。無線化する設備の詳細をご連絡下さい。

定格

送信機

Uシリーズ
Gシリーズ
外形図
スリムケーブレス5000送信機外形図
送信機寸法
196×64×48mm(筐体寸法のみ)
送信機重量
450g(電池を含む)
充電アダプター寸法/重量
60x44x41/180g
押しボタン寿命
1段押しスイッチ 100万回以上(押圧260gにて)
送信機電源
4.8V 700mAh充電式電池パック
※応急時使用のJIS単3電池×4本カセットはオプション
電池連続使用時間
電源入時間合計10時間以上
(オートオフ機能付)
電源入時間合計8時間以上
(オートオフ機能付)
充電時間
約10時間
(付属の充電アダプターにて)
電池残量警告
残量告知発光ダイオードが点灯し、警告後に作動停止・消灯
操作信号数
標準8点/12点 準標準16点
オーダーで最大32点まで対応可
送信機制御部
8ビットマイコン
適用規格
電波法に規定される特定小電力局無線設備
ARIB STD-T67準拠
送信出力
429MHz帯、出力は10mW以下
1200MHz帯、出力は10mW以下、または1mW
保護等級
IP65相当

受信機

Uシリーズ
Gシリーズ
受信機寸法/重量(3種共通・取付脚は含まず)
184×264×72 1.4kg (RX-3300U/G) 最大 9リレー
240×264×56 2.1kg (RX-5800U/G) 最大17リレー
304×264×76 2.9kg (RX-6400U/G) 最大25リレー
388×314×76 4.0kg (RX-7200U/G) 最大32リレー
受信機電源
AC100V~220V(+10%.-10%) 50/60Hz
DC仕様はオプション(フロートアース対応)
受信機消費電力
最大14VA以下(RX-3308U/G)
最大17VA以下(RX-5812U/G)
(AC使用時)
出力リレー制御容量
抵抗負荷 10A 誘導負荷 7.5A(AC250V)
抵抗負荷 10A 誘導負荷 5A(DC 30V)
応答速度
最小50msec 最大100msec
作動表示灯
発光ダイオードにて表示
受信機制御部
8ビットマイコン
異常監視回路内蔵
出力信号数
標準8点/12点 準標準16点 最大32点
※RX-7200U/Gの場合
保護等級
IP54、RX-3300U/GはIP65相当(防水接栓使用時)

送・受信機 共通

Uシリーズ
Gシリーズ
到達範囲
無障害状態で100m以上(1mW機は100m程度)
使用周波数
429.2500~429.7375MHz帯の指定された40波中の1波
※標準的にはグループ追尾式に設定
[Lタイプ:1216MHz帯]
送信出力:10mW以下または1mW
1216.0375~1216.5000MHz帯の指定された29波中の1波

送信出力:1mW(増波分)
1216.5375~1217.0000MHz帯の指定された29波中の1波

[Hタイプ:1252MHz帯]
送信出力:10mW以下または1mW
1252.0375~1252.5000MHz帯の指定された29波中の1波

送信出力:1mW(増波分)
1252.5375~1253.3000MHz帯の指定された29波中の1波
電波形式
F1D
変調方式
2値FSK方式
データ伝送速度
2400bps
エラー検出
CRCC-CCITTによるエラー検出コードを付加
基本アドレス
8ビット(固定)
機種認識コード
8ビット(固定)
拡張アドレス
8ビット(固定)
※送信機には下位4ビット分の切換スイッチ付
使用温度範囲
-10℃~+60℃

送信機付属品(U/Gシリーズ共通)

標準付属品オプション品
●電池パック
●充電アダプター(※)
●デュアルストラップS
●シリコンカバー
●急速充電器
●ソフトケース
●ゴムプロテクター
●ゴムプロテクター用ビニールケース
●押しボタン名称変更シール
●予備電池パック
●電池単体充電用カセットホルダー
●乾電池用電池ケース

受信機付属品(U/Gシリーズ共通)

標準付属品オプション品
●ロッドアンテナ


(※送受信機セット購入時のみ標準付属)
●アンテナマウントキット
●予備リレー
●アンテナ分配器
●予備ヒューズ

カタログ・仕様書

カタログ

案内文

仕様書

429MHz帯特定小電力Uシリーズ
1.2GHz帯特定小電力Gシリーズ

取扱説明書

RC-5800型 CAD用送・受信機外形図データ(AutoCAD 2000 DXF形式)

※「右クリック」→「対象をファイルに保存」をお選びください

429MHz帯特定小電力Uシリーズ 8操作 標準型
送信機受信機
送信機TX-5808U(DXF) 受信機RX-3300U(DXF)
429MHz帯特定小電力Uシリーズ 12操作 標準型
送信機受信機
送信機TX-5812U(DXF) 受信機RX-5800U(DXF)
1.2GHz帯特定小電力Gシリーズ 8操作 標準型
送信機受信機
送信機TX-5808G(DXF) 受信機RX-3300G(DXF)
1.2GHz帯特定小電力Gシリーズ 12操作 標準型
送信機受信機
送信機TX-5812G(DXF) 受信機RX-5800G(DXF)
