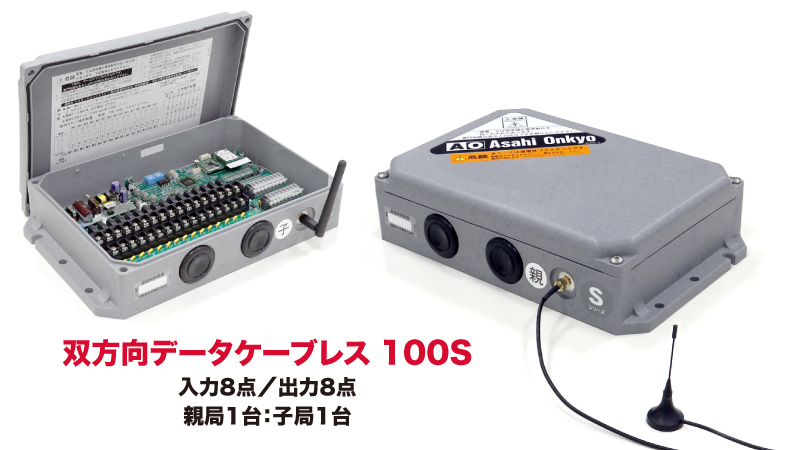

双方向データケーブレス100S

  • 920MHz帯
    特定小電力(S)

FA機器の制御に特化!
親局子局間で接点信号8点/16点の送・受信が可能

標準親・子局セット
親局・子局ユニット
親局・子局ユニット

製品詳細

  • 送信機・
    受信機の特長
  • 参考価格
  • オーダー
    対応例
  • 定格
  • カタログ・
    仕様書

送受信機の特長

直付けアンテナ
※オプション品

  • 制御する機器の状態をフィードバック可能

    視界に入らない機械の制御も可能

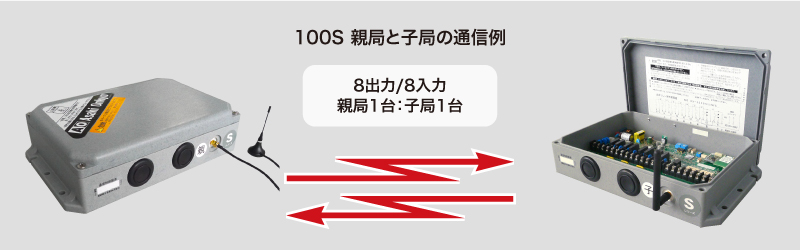

  • 8入力8出力/16入力16出力の双方向通信

    • 片方向通信式では2セット必要だった双方向制御が1セットで対応可能

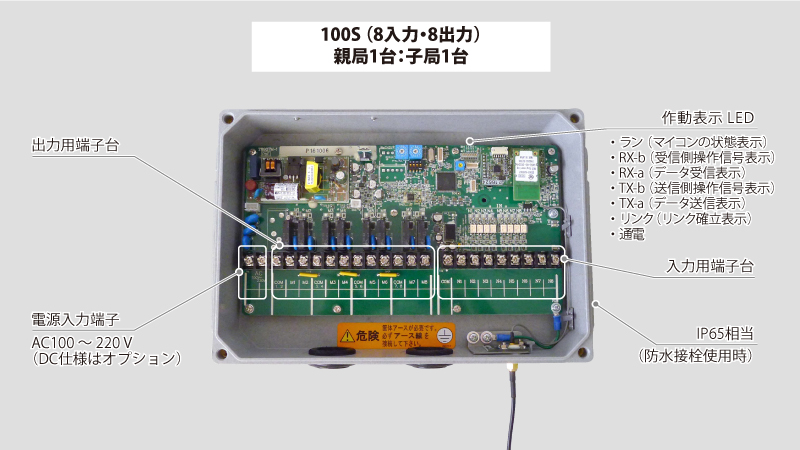

    • 親局/子局ユニット(8入力・8出力/16入力・16出力)
    • 絶縁型DC24V内蔵電源とフォトカプラを介しての無電圧接点入力、最大接点定格5Aのリレー出力
  • 920MHz帯 特定小電力局採用

    • 新しい周波数帯920MHz帯を採用、1波による時分割双方向通信
    • 優れた耐ノイズ性
    • 既存の429MHz帯、1.2GHz帯との混信はありません
    • 到達範囲:無障害状態で100m以上
  • 主な仕様

    • 電源 AC100~220V(オプションでDC12~48V対応)
    • 保護等級 IP65相当(防水接栓使用時)
    • 応答速度 8点型:最小50msec、最大140msec
            16点型:最小80msec、最大160msec

参考ユーザー価格

双方向データケーブレス100S 標準親子局セット

双方向データケーブレス100S

接点信号 8点型 : 30万円(税抜)

接点信号16点型: 37万円(税抜)

※工事費用は含まれません。

オーダー対応例

様々なオーダーに対応いたします。無線化する設備の詳細をご連絡下さい。

定格

送・受信ユニット共通

接点信号8点型
接点信号16点型

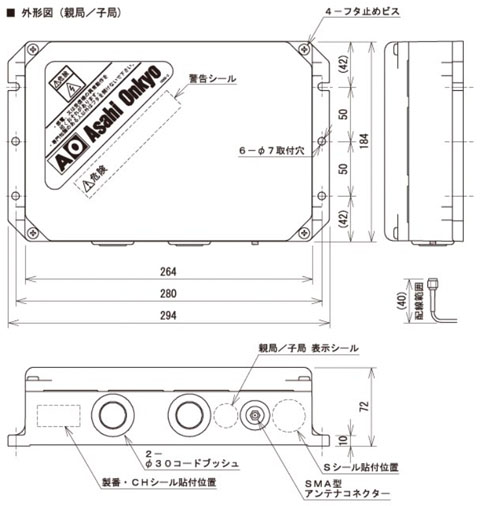

外形図
双方向データケーブレス100S外形図
親局・子局ユニット寸法重量
184x264x72mm(取付脚は含まず) 1.3kg
親局・子局ユニット電源
親局:AC,DC12~24V,DC48V
子局:AC,DC12~24V,DC48V
AC100~220V ±10% 50/60Hz
※DC仕様はオプション(入出力絶縁型)
消費電力
AC:最大13VA以下(TB/RB-1000808S)
DC:最大 5W以下(TB/RB-1000808S)
AC:最大17VA以下(TB/RB-1011616S)
DC:最大 8W以下(TB/RB-1011616S)
制御部
8ビットマイコン(異常監視回路内蔵)
到達範囲
無障害状態で100m以上
使用周波数
922.4~928.0MHz帯の200kHz間隔の1波
電波型式
F1D
変調方式
GFSK方式
データ伝送速度
100kbps
エラー検出
CRCC-CCITTによるエラー検出コードを付加
基本アドレス
8ビット(固定)
拡張アドレス
8ビット(固定)
使用温度範囲
-10℃~+60℃
保護等級
IP65相当(防水接栓使用時)
絶縁抵抗(1次-筐体間)
100MΩ以下(500Vメガーにて)
耐電圧(1次-筐体間)
AC460V以下(1次-筐体間に750Vのバリスタを実装)

送信部

接点信号8点型
接点信号16点型
操作信号数
8点
16点
適用規格
電波法に規定される特定小電力局無線設備 ARIB STD-T108準拠
送信出力
920MHz帯、出力は10mW
キャリアセンス機能
あり

受信部

接点信号8点型
接点信号16点型
出力リレー制御容量
抵抗負荷 3A 誘導負荷 2A(AC220V)
抵抗負荷 5A 誘導負荷 1A(DC 24V)
応答速度
最小50msec、最大140msec
(ただし、混信などでエラーが発生しないときに限る)
最小80msec、最大160msec
(ただし、混信などでエラーが発生しないときに限る)
出力信号数
8点
16点

親局ユニット付属品

標準付属品オプション品
●同軸ケーブル付きアンテナ(5m)●直付けアンテナ
●予備リレー

子局ユニット付属品

標準付属品オプション品
●同軸ケーブル付きアンテナ(5m)●直付けアンテナ
●予備リレー

カタログ・仕様書

カタログ

仕様書

取扱説明書

CAD用外形図データ(AutoCAD 2000 DXF形式)

※「右クリック」→「対象をファイルに保存」をお選びください

本体
双方向100S親局/子局 外形図(DXF)
